Kombiaggregat

Kuben 230AW

Kuben 230AW
Kombiaggregat

Kuben 230AW

Ett komplett aggregat som tar hand om allt som rör inomhusklimatet för hus, lägenheter, bostadsrätter etc.

"Perfekt aggregat för dig

som söker en smidig allt-i-ett-lösning."

Staffan Berg,
VD



Produktinformation

Specifikationer

Teknisk broschyr

Måttskiss

Offertförfrågan

Frågor och svar

PRODUKTINFORMATION

Kuben 230AW är ett komplett komfortaggregat för husets hela behov av värme, ventilation, och tappvarmvatten. Även integrerad komfortkyla. Ventilationsaggregatet i systemet är integrerat med och placerad ovanpå innerdelen på Daikins värmepump Altherma för uteluft till vatten. Eftersom energin tas från uteluften kan hela husets behov av värme och varmvatten tillgodoses. 230AW aggregatet kan därmed inte jämföras med en frånluft-värmepump som har en begränsad tillgång på energi ur frånluften.


Kuben 230AW allt-i-ett aggregat är extremt utrymmessnålt med tanke på aggregatets många energibesparande funktioner. Det kräver enbart en yta på 60 x 60 cm och behöver inget speciellt teknikrum. Med enbart en leverantör för husets hela klimatsystem blir servicekostnaderna låga. Garantiåtagandena är frikostiga och det behövs enbart en kontakt vid ev frågor eller problem.


Dokumentation om inkopplingsprincip - vatten, värme, kyla samt vantilationskanaler för LVAV hittas här

Standardutrustning

  • Direktdrivna, energieffektiva tilluft- och frånluftsfläktar av EC-typ.

  • Motströmsvärmeväxlare. Temperaturverkningsgrad >80%.

  • Helt tät utan överföring mellan tilluft och frånluft.

  • Filter F7. Kassettfilter med mycket god filterekonomi.

  • Värme från en inbyggd luft/vattenvärmepump.

  • Inbyggd styr-och reglercentral.

  • Förberedd för “molnet”.

  • Automatisk avfrostning.

  • Individuell steglös hastighetsreglering med forcering.

  • Tilluftstemperaturreglering eller rumstemperaturreglering.

  • Automatisk bypass-funktion.

  • Flera tidkanaler med automatisk sommartid.

  • Inbyggd steglös luftflödesreglering.

  • Extern touchdisplay för väggmontering. Färggrafik.

  • Forceringsläge i displayen för att lufta ur.

  • Programmerbar larmlista.

Aggregat med elvärme

Tillvalsutrustning

  • App där driftslägen och temperaturer kan övervakas, liksom systemets status och det inställda schemat för driften.

  • Kanalsats. Komplett sats med isolerade kanaler, böjbara rör och detaljer för en komplett installation.

  • Frånluftsljuddämpare och tilluftsljuddämpare.

Aggregat med vatteneftervärme


SPECIFIKATIONER

Luftflöde

Normalfart

Forceringsflöde

50 l/s (180 m³/h) 60 Pa
64 l/s (230 m³/h) 60 Pa

Värme

Förvärme

Eftervärme

1 kW

Vattenvärme från värmepumpen

Eldata

Anslutning

Tilluftsfläkt

Frånluftsfläkt

1 fas, 230V, 16 A
EC 170 W, 230 V (50/60 Hz)
EC 83 W, 230 V (50/60 Hz)

Mått

Aggregat


Vent + VVB 180 lit
Vent + VVB 230 lit

Höjd 550 mm
Bredd 600 mm
Djup 616 mm inkl dörr
Höjd 2200 mm
Höjd 2400 mm

Komfortkyla

Komfortkyla ingår.

Ljudnivå

Normalfart

Forceringsflöde

30 dB(A), max 50 l/s (60 Pa)
35 dB(A), max 64 l/s (60 Pa)

Kanalanslutning

Spirokanal Ø 160 på avluft.
Sekundär-, från-, till- och avluft Ø 125.


Värmeåtervinning

Motströmsvärmeväxlare, återvinning >80%

Färg

Vit pulverlack.

Vatten

Vattenvärme ingår.

BEGÄR OFFERT -

Kuben 230AW

Ladda upp ritning
Skickat!

Vi kontaktar dig så snart vi kan angående din offert.

Information saknas. Fyll i rödmarkerade fält.

Teknisk information för Kuben 230AW

Ventilationsaggregatets värmeåtervinning och värmepumpens höga värmefaktor med det nya kylmedlet R32 ger tillsammans en mycket energieffektiv lösning med liten miljöpåverkan.


230AW aggregatet har utgångar för värme till ett radiatorsystem och/eller golvvärmeslingor. På toppen av aggregatet finns kanalanslutningar för ventilation med eller utan inbyggd luftvärme. Värmepumpen är reversibel och ansluts ventilationskanaler för sekundärluft (cirkulation) kan man även få komfortkyla sommartid.


I ventilationsdelen finns ett förvärmebatteri för el för att minimera avfrostningen på värmeväxlaren. Dessutom finns ett eftervärmebatteri för vattenvärme från värmepumpen som  inte bara reglerar temperaturen i ventilationen utan batteriet är även dimensionerat för att värma hela huset eller lägenheten med luftvärme om inte ett radiatorsystem eller golvvärme är tillgängligt.


Aggregatet har en integrerad varmvattenberedare för 180 liter tappvarmvatten som värms av den utomhusplacerade värmepumpen.

Ventilationsaggregatet har energieffektiva EC-fläktar och inbyggda frånluftfilter, sekundärluftfilter och tilluftfilter i samma höga filterklass som gäller för skolventilation.


Temperaturstyrningen konfigureras enligt valda värmealternativ; radiator, konvektor, golvvärme eller luftvärme, var för sig eller tillsammans. Ventilations- eller luftvärmen styr ut inställd tillufttemperatur eller håller inställd rumstemperatur med hjälp av en reglerventil i vattenbatteriets tillopp. Vid varmt väder växlar aggregatet automatiskt till kyldrift.


Ventilationsaggregatet har en separat, lös touchdisplay med färgskärm där temperaturer, fläkthastigheter, forcering mm kan ställas in. Man når olika nivåer i menyn genom olika inloggningar.


Kuben 230AW kan utrustas med inbyggt modem som själv hittar upp till Kubens molntjänst där samtliga parametrar för styrningen kan kontrolleras, loggas och styras från valfri dator med hjälp av login.

Läs hela tekniska broschyren

Teknisk broschyr

Standard

Teknisk broschyr

Teknisk broschyr

Kyla

Öppna

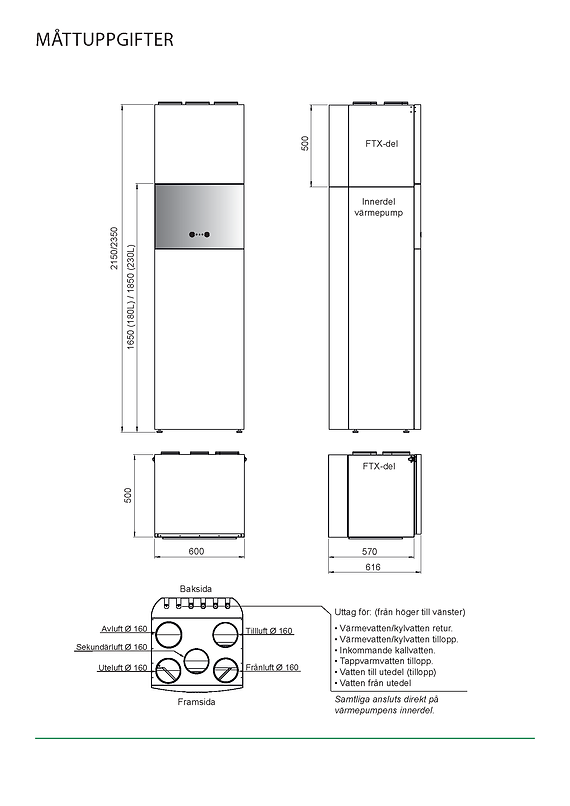

MÅTTSKISS -

Kuben 230AW


FRÅGOR OCH SVAR -

Vad kostar Kuben 230AW?

Det beror på. Varje aggregat och anläggning är anpassad till respektive hus. Vi har cirka 6 st olika storlekar på effekter, olika alternativ med värmen; luftvärme (LVA), golvärme, radiatorvärme och så vidare. Det är även olika för nybyggnation och befintliga hus och så vidare. På grund av detta är det enklast att skicka in en offertförfrågan där du skriver med så mycket information du har om just ditt befintliga eller kommande hus och gärna en planritning över huset så återkommer vi så snart vi kan med ett pris.

Vilka typer av hus passar 230AW för?

De allra flesta. Oavsett om du renoverar ett befintligt hus, vill förbättra ditt inomhusklimat eller bygger ett nytt hus så kommer Kuben 230AW att ge dig en energieffektiv uppvärmning och ett behagligt inomhusklimat. Året om.

Kuben 230AW

Vad är leveranstiden på Kuben 230AW?

Normal leveranstid från beställning är 3 veckor, men hör gärna av dig om du har behov av en snabbare leverans.

Vad ingår när man köper Kuben 230AW?

Du får ett komplett aggregat för ett behagligt inomhusklimat. Det som ingår är: ett FTX-aggregat med sekundärluft, en högteknologisk luft/vattenvärmepump och även utedelen till värmepumpen ingår.
