Kuben 550D
Kanalanslutet aggregat anpassat för rumsplacering
Kuben 550D är ett golvstående FTX-aggregat utvecklat för anslutning till kanalsystem. Aggregatet kombinerar hög värmeåtervinning, låg ljudnivå och energieffektiv drift i en kompakt och servicevänlig konstruktion.
Den stilrena och diskreta designen gör att aggregatet kan placeras både i fläktrum och direkt i vistelseutrymmen, där det smälter in på ett naturligt sätt. Den kompakta konstruktionen förenklar dessutom både installation och service.
Aggregatet levereras som standard med elbatteri för eftervärmning, men kan även utrustas med vattenbatteri beroende på projektets behov.
Via en display kan man enkelt justera temperatur och fläkthastighet. De energieffektiva EC-fläktarna tillsammans med värmeåtervinning över 80 % bidrar till låga driftskostnader och ett behagligt inomhusklimat.
Kuben 550D kräver minimalt underhåll. Filtren är lättåtkomliga bakom aggregatets dörrar och rekommenderas att bytas ungefär var sjätte månad för att säkerställa god luftkvalitet och optimal prestanda.
• Golvstående FTX-aggregat för anslutning till kanalsystem
• Stilren och kompakt design för placering i både fläktrum och vistelseutrymmen
• Hög värmeåtervinning över 80 %
• Energieffektiva EC-fläktar med steglös reglering
• Servicevänlig konstruktion med lättåtkomliga filterTekniska specifikationer gäller endast för Kuben 550D. Data kan skilja vid annat val av toppdel.
Prestanda och kapacitet
Luftflöde. Normalfart: 415 l/s (1494 m³/h)
Luftflöde. Forceringsflöde: 500 l/s (1602 m³/h)
Värmeåtervinning: Återvinning > 80%
Elektriska data
Elanslutning: 3-fas, 400V, 16A
Tillufts- och frånluftsfläkt: EC 750 W, 3,5 A
Elvärme: 2+4 kW, 400V, 3-fas, 16A
Värmepump/kylmaskin: 3-fas, 400V, 16A
Tillskottsvärme:
Förvärme: 2 kW
Eftervärme: 4 kW
Styrsystem: Inbyggd styr- och regler. Styrning via display.
Ljudnivå
Normalfart: 35 dB(A) 500 l/s
Forceringsflöde: 40 dB(A) 545 l/s
Mått och vikt
Höjd: 2099 mm inkl sockel
Bredd: 1300 mm
Djup: 835 mm inkl dörr
Vikt: 560kg
Material och konstruktion
Monteringsalternativ: Golvplacerat

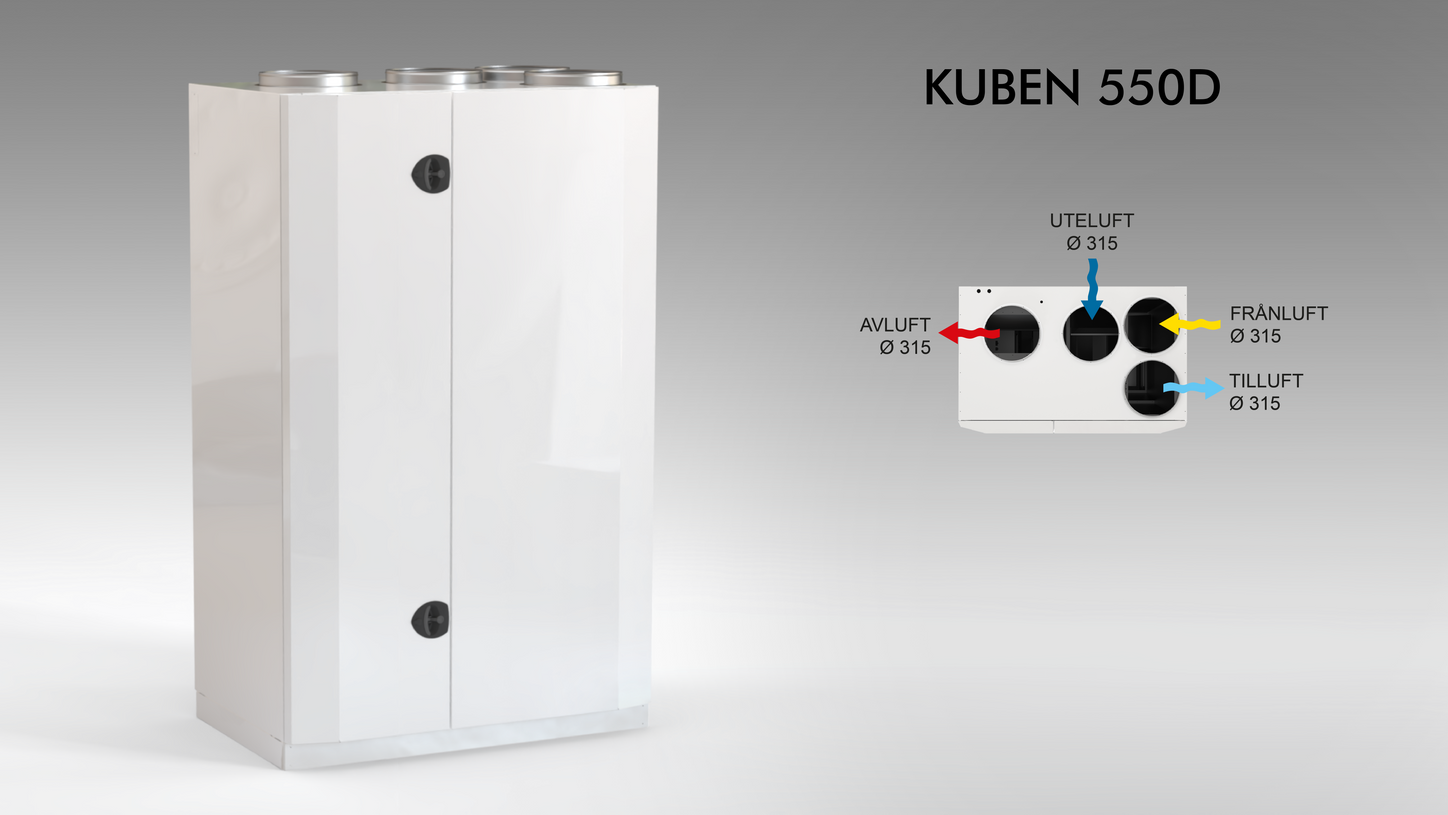

Standard kanalanslutning: Spiroanslutning Ø 315 för ute-, av-, till- och frånluft.
Filterklass:
- Tilluftfilter ISO ePM1 70%;.
- Frånluftfilter ISO ePM10 55%;
Värmeväxlartyp: Motströmsvärmeväxlare
*Flexit Kuben AB förbehåller sig rätten att när som helst ändra eller uppdatera den tekniska datan.
Kuben 550D är en flexibel ventilationslösning som kan levereras med topp för att passa byggnadens och projektets krav.
Val av topputförande
För att öka aggregatets luftkapacitet kan en toppdel monteras ovanpå Kuben 550D. Kuben 550D kan kompletteras med följande topputförande:
Kuben 550D/RE
Spiroanslutningar:
Ø 315 mm för ute- och avluft.
Ø 250 mm för till- och frånluft.Luftflöde normaldrift: 500 l/s (1800 m³/h)
Luftflöde forceringsdrift: 545 l/s (1962 m³/h)Se våra dokument för mer information om de olika varianterna och utförandena.
Övriga tillval
Kuben 550D är som standard utrustad med elvärme och kan kompletteras med flera tillval:
DX-värme: 6 kW nominell effekt
DX-kyla: 5,2 kW nominell effekt
Vatteneftervärme: 7,8 kW vid 55/40 °C
Spegelvänt utförande
Komplett kanalsats med isolerade kanaler, böjbara rör och installationsdetaljer.
Frånluftljuddämpare och tilluftljuddämpare
Aggregat och tillbehör i valfri kulör
Närvarogivare för start eller forcering
Inbyggd CO2-givare för start eller forcering
Inbyggd VOC-givare för behovsstyrd ventilation baserad på luftkvalitet.
Inbyggd fuktgivare för behovsstyrd ventilation baserad på luftfuktighet.
Kombidon för yttervägg eller kombihuv för tak kan beställas tillsammans med aggregatet
Kuben Molnet
Molntjänst för övervakning och styrning av ventilationsaggregatet via dator eller mobil. Ger tillgång till driftstatus, larm och historik samt fri fjärrsupport och support på distans från Kuben.
